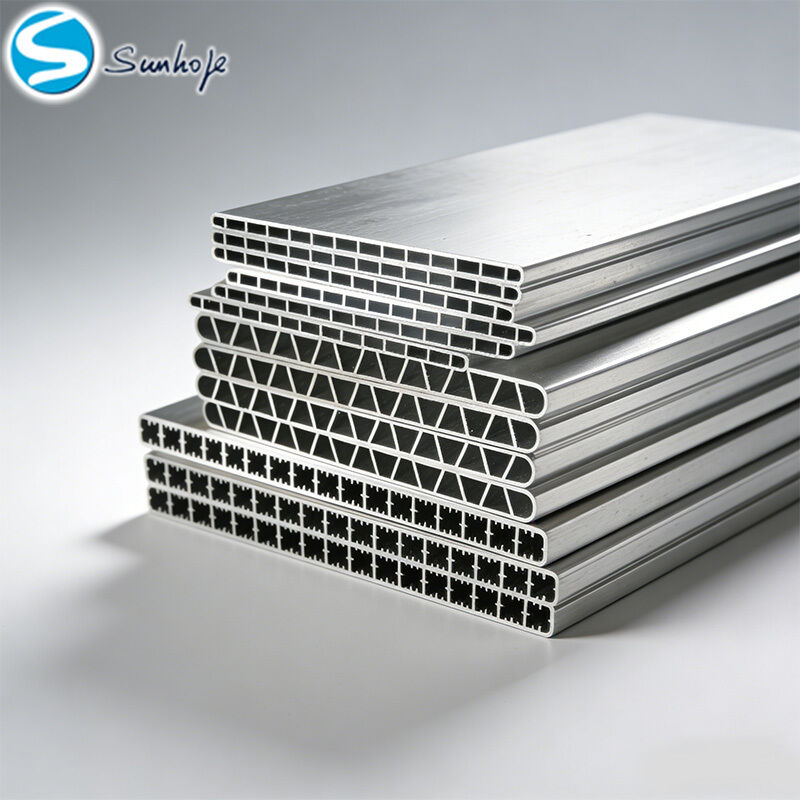

Легкая высокоэффективная алюминиевая микроканальная многопортовая плоская трубка
Обзор продукции
Улучшите управление теплом с помощью нашегоЛегкая высокоэффективная алюминиевая микроканальная многопортовая плоская трубкаТакже известный какалюминиевая трубка с параллельным потокомилимикроканальная теплообменная трубкаЭто.многопортовая экструдированная трубкаявляется основным компонентом для автомобильных радиаторов, конденсаторов A / C и систем охлаждения аккумуляторов электромобилей.
Прецизионная экструзия в виде бесшовной конструкции из одной части, она включает в себя несколько параллельных микроканалов, которые значительно улучшают поток хладагента/охладителя и теплообмен.Конденсаторные трубы для автомобилей,трубки жидкостной охлаждающей пластины батареи, или промышленных теплообменников, этолегкая теплопередающая трубкаобеспечивает более высокую эффективность, меньший вес и бескомпромиссную надежность.
Ключевые преимущества
Чемпион легкого веса
30~50% легче, чем традиционные медные теплообменники, снижает энергопотребление транспортных средств и увеличивает дальность действия электромобилей.легкая теплопередающая трубкадля современных электромобилей.
Более 40% больше теплопередачи
Дизайн микроканалов максимально увеличивает площадь поверхности на единицу объема, обеспечивая превосходную эффективность охлаждения и нагрева.Прохладительная трубка для аккумуляторов электромобилейприложения.
Экологическое и энергосбережение
Работает с хладагентами с низким GWP, снижает расходы на хладагенты и снижает эксплуатационные расходы системы.
Построенный, чтобы продержаться
Бесшовная экструзия без сварки, без слабых точек, исключительная стойкость к вибрации, коррозии и усталости.AA3003 экструдированная плоская трубкасплав или высокопрочная серия 6xxx.
Изготовленные на заказ
Устройство, в котором вы можете установить количество портов, размеры, форму канала (четвероугольный / треугольный) и обработку поверхности.микроканальная трубка на заказрешение.
Технические спецификации
Размеры (настраиваемые)
| Параметр |
Стандартный диапазон |
Общий для автомобильной / NEV |
| Длина |
120 ¢ 6000 мм |
250 мм ± 0,3 мм |
| Ширина |
8 150 мм |
16-25 мм (конденсатор A/C), 40+ мм (охлаждение аккумулятора) |
| Толщина |
1 8 мм |
1.6 мм ± 0,02 мм, 2 ≈ 4 мм (охладитель заряда) |
| Порты (каналы) |
5 ¢ 60+ |
12?? 38 (конденсатор), 40+ (Прохладительная трубка для аккумуляторов электромобилей) |
| Гидравлический диаметр |
0.5 2 мм |
0.8 1.2 мм (высокая эффективность) |
| Толщина стенки |
0.15 0,5 мм |
0.2 0,3 мм (опция тонкой стены) |
Материал и производительность
| Параметр |
Стоимость |
| Сплавы |
AA3003 (отличная коррозионная стойкость), AA3102, 6xxx серии (высокая прочность для EV) |
| Теплопроводность |
≥ 180 W/ ((m·K) (премиум 6xxx), ≥ 150 W/ ((m·K) (стандарт) |
| Защита от коррозии |
Разбрызгивание Zn, покрытие, внутренняя окисление ‡ испытание соляным распылением ≥ 500 ч |
| Давление взрыва |
≥ 15 МПа (соответствует требованиям к высоковосплавленной электроэнергии и А/С) |
| Рабочая температура |
-40°C до +150°C (экстремально готовый) |
Варианты геометрии канала
| Форма |
Ключевая польза |
Лучшее для |
| прямоугольный |
Низкое сопротивление потоку, равномерная теплопередача |
Конденсаторы, испарители |
| Треугольная |
Высокая прочность конструкции, антидеформация, повышенная турбулентность |
Воздухоохладители для зарядки, батарейные охлаждающие пластины, системы высокого давления |
Заявления
-
Автомобильный вторичный рынокРадиоапараты, конденсаторы кондиционирования воздуха, охладители воздуха для зарядки, ядра обогревателей
-
Новые энергетические автомобилиПлиты жидкостного охлаждения аккумуляторов, охлаждение контроллеров двигателей, системы кондиционирования электроэнергии
-
Промышленность и за ее пределамиКоммерческий кондиционер, жидкостное охлаждение центров обработки данных, термоуправление хранилища энергии, аэрокосмическая промышленность
Примечание к настройке
Мы изготавливаем строго по чертежам заказчика: 1:1 настройка количества каналов, габаритов, формы отверстий и отделки поверхности.
О SUNHOPE
Более 15 лет SUNHOPE является ведущим производителем и разработчиком, специализирующимся на автомобильных радиаторах и компонентах конденсаторов, экспортирующих по всему миру.Наш опыт охватывает всю производственную линию радиатора.
Основные услуги и возможности
- Поддержка установки завода: мы помогаем международным клиентам в создании местных заводов по производству радиаторов / конденсаторов, предоставляя индивидуальные решения на основе более чем 15-летнего опыта в отрасли.
- Комплексное снабжение оборудованием: мы поставляем полные производственные линии (включая комплекты CKD) и предлагаем техническую поддержку до и после продаж.
- Полная поставка компонентов: SUNHOPE является единственным источником всех основных оборудования радиатора и конденсатора и пластиковых компонентов, гарантирующих надежность цепочки поставок и качество готовой продукции.
- Техническая экспертиза: как пользователи оборудования, мы обладаем глубоким пониманием операций, что позволяет нам быстро выявлять и решать потенциальные проблемы производства.
Зачем сотрудничать с SUNHOPE?
- Обширный инвентарь форм: более 200 фирменных форм головных пластин, охватывающих самые популярные мировые модели транспортных средств.
- Опыт работы с оборудованием: более 10 лет практического опыта производства радиаторов позволяют нам рекомендовать и приобрести оптимальные машины для ваших потребностей.
- Высокая послепродажная поддержка: тесные партнерские отношения с поставщиками оборудования обеспечивают быстрое и эффективное обслуживание.
- Истинное одностороннее решение: от дизайна завода, поставки оборудования,и поставки компонентов для технической поддержки - SUNHOPE обеспечивает бесшовную интеграцию для успешного запуска и эксплуатации производства радиаторов.
